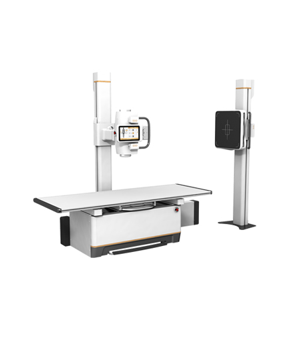

Цифровая радиографическая система напольный (графия, скопия)

Высокочастотный генератор
Мощность: 65kW
Рентгенография kV: 40~ 150Kv; mA Диапазон: 10~800mA
Рентгеноскопия kV: 40~125kV, Fluoro mA: 10~40mA
Время экспозиции: 1ms~ 10s, mAs: 0.1mAs~ 1000mAs
Предустановленные программы: 600 позиций, Автоматический контроль экспозиции
Питание: 380VAC, трехфазное
Сетевая интеграция: управление параметрами генератора и получение изображений интегрированы на единой платформе.
Обнаружение и диагностика неисправностей.
Плоскопанельный Детектор
Тип детектора: a-Si
Эффективная область: 430mm×430mm (17”×17”)
Вес: 4.3kg
Матрица (пикс): 3k ×3k, (9,4 мегапикселей), Размер пикселей: 139 um
Аналогово-Цифровой Преобразователь: 16bit
Пространственное разрешение: 3.4 lp/mm
Время реконструкции изображения: <8s
DQE: ≥70%
MTF: ≥70% (@ 1.0 lp/mm)
Температура окружающей среды: 10℃～40℃, Температура хранения: -15℃ ~ 55℃
Передача данных: WIFI / Giga Ethernet
Передача команд управления: WIFI / Giga Ethernet
Режим калибровки: калибровка смещения, калибровка усиления, калибровка ошибочных пикселей, калибровка линейного шума
Внутренний режим управления триггером, применимый для обновления обычной системы
Динамический Плоскопанельный Детектор
Тип детектора: a-Si
Размер: 492mm×492mm×38mm
Эффективная область: 43cm×43cm (17”×17”)
Вес: 5.5kg
Матрица (пикс): 3k ×3k, (9,4 мегапикселей), Размер пикселей: 139 um
Аналогово-Цифровой Преобразователь: 16bit
Пространственное разрешение: 3.4 lp/mm
Время реконструкции изображения: <3s
Скорость динамического сбора данных: 25, 15, 4, 2, 1 кадров в секунду
Температура окружающей среды: 10℃～40℃, Температура хранения: -15℃ ~ 55℃
DQE: ≥70%, MTF: ≥58%
Передача данных: Giga Ethernet
Передача команд управления: Giga Ethernet
Режим калибровки: калибровка смещения, калибровка усиления, калибровка плохих пикселей
Рентген трубка в сборе
Фокальное пятно: 0.6mm／1.2mm
Мощность: 34／80kW
Теплоемкость анода: 350kHU
Целевой угол: 12°
Коллиматор
Поле излучения (SID = 1000 мм): макс.: 430 мм × 430 мм; Мин.:0мм×0мм
Режим работы: Авто/ручной
Стол и стойка Буки
Высота от столешницы до пола: ≤ 670 мм
Диапазон движения столешницы (плавающий) продольный ≥ 905 мм, поперечный ≥ 260 мм
Продольное перемещение трубки: ≥ 2400 мм
Вертикальное перемещение рентгеновской трубки (фокус трубки на пол): 525 мм～1760 мм (механизированный)
Вращение рентгеновской трубки вдоль горизонтального плеча: +120° ～-120°
Вращение колонны трубки: 0° ～±180° (фиксируется на ±90°, 0° и 180°)
Продольное движение по отношению к стойке Буки ≥ 540 мм
Эквивалент ослабления столешницы <1,2 мм Al
Грузоподъемность: 250 кг
Сенсорный ЖК-экран: 10,1 дюйма
Стойка Буки:
Каталожный номер: LS-6
Диапазон вертикального перемещения извещателя (от центра к полу): 370 мм ~ 1800 мм
