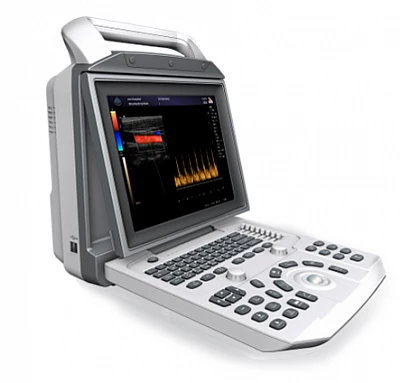

Диагностическая система ZONCARE-M5

Полностью цифровая цветная доплеровская ультразвуковая диагностическая система
Техническая спецификация


1 Обзор системы
1.1 Клинические применения
живот
Акушерство
Гинекология
Урология
Кардиология
Педиатрия
Мелкие детали
Кровеносный сосуд
Поверхностный
Ортопедия
МСК
Нерв
Пользовательский
1.2 Типы датчиков
Выпуклый зонд
Зонд с линейной решеткой
Трансвагинальный зонд
Микроконвексный зонд
Зонд с фазированной решеткой
1.3 Режимы визуализации
B-режим
B рулить
Режим 2B / 4B
M-режим
B / M-режим
CDFI - Режим
PDI- режим
CM-режим
PW-режим
Трапецеидальный (линейный зонд)
Расширенная визуализация (Efov)
CW -режим

1.4 Стандартные функции
B-режим
B рулить
Режим 2B / 4B
M-режим
B / M-режим
CDFI - Режим
PDI- режим
CM-режим
PW-режим
Режим CW
Трапецеидальный (линейный зонд)
Расширенная визуализация (Efov)
Тканевая визуализация (TSI)
Гармоническая визуализация тканей (THI)
Визуализация с уменьшением спеклов (SRI)
Пространственная композитная визуализация(SCI)
Частотная композитная визуализация (FCI)
B / D хроматическое изображение
Панорамирование и масштабирование
Локальный зум
Автоматическая оптимизация
Поворот изображения
Автоматический расчет
Авто IMT
Управление архивом
Исходные данные
Многоплодная беременность
HR Flow
HPRF
Постобработка изображений
Предварительная обработка изображений
12-дюймовый монитор
1.5 Дополнительные функции
Встроенный литий-ионный аккумулятор
2 Лазерный Термопринтер Педальный переключатель
DICOM
ИБП
2 Физические характеристики
2.1 Размеры и вес
Размеры основного блока: 155 мм × 360 мм × 370 мм; 7,45 кг
Пакет Размеры (упаковка): 460мм × 370 мм × 565mm; 12кг
2.2 Монитор
цветной дисплей с высоким разрешением 12-дюймовым экраном
Разрешение: 1024 * 768
Диапазон угла наклона 0-90 ° (U / D)
2.4 Порты и держатели для датчиков
Порты датчиков: 2 активированных порта
Держатели зондов: 2 держателя зондов
2.5 Электрическая мощность
Вход адаптера переменного тока
- Напряжение: 100-240 В ~
- Частота: 50/60 Гц
- Выходное напряжение: 19 В ± 1
- Мощность: 200 ВА
2.6 Условия эксплуатации
Температура окружающей среды: 5 ℃ ~ + 40 ℃
Относительная влажность: 25% ~ 80%
Атмосферное давление: 70 кПа ~ 106 кПа
2,7 Хранение и Транспорт Окружающая среда
Температура окружающей среды: -20 ℃ ~ + 55 ℃
Относительная влажность: 10% ~ 95%
Атмосферное давление: 50 кПа-106 кПа
3 Пользовательский интерфейс

- Название больницы
- Параметры отображения
- Системная дата и время
- Клиническое применение
- Тип зонда
- Режим экзамена
- Имя пациента, возраст, пол
- Отметка зонда
- Положение фокуса
- Параллельный масштаб и вертикальный масштаб
- Отметка замораживания
- Кривая ТГК
- Акустическая мощность
- Серая полоса / цветная полоса
3.2 Контроль панели
выключение питания
Световые индикаторы переменного тока / аккумулятора / зарядки
Буквенно-цифровые клавиши и подсветка клавиатуры
Кнопки режима изображения
- B, C, PW, M, CW, PDI, 3D / 4D
контекстных параметров клавиши
- Масштаб
- Угол
- Объем образца
- Глубина
- Фокус
- Исходный уровень
- Усиление
Кнопка замораживания
Функция
- Значение
- Суппорт
- Зонд
- Сохранить кино
- Сохранить Img
- Предустановка
- Знак тела
- Стрелка
- Назад
- Печать
- Комментарий
- Чистый
8-сегментный контроль ТГК
Трекбол
Клавиатура
3.3 Загрузка системы
Загрузка примерно через 60 секунд
Завершение работы примерно через 5 секунд
Время ожидания: 1, 10,30, 60 мин.
Заставка: 1, 10,30, 60 мин.
3.4 Комментарии и стрелка
Регулируемое положение стрелки
Размер стрелки регулируется
Направление стрелки регулируется
Регулируемое положение комментариев
Размер шрифта комментариев регулируется
Пользовательское добавление и удаление
Ассоциация других экзаменов
3.5 Следы на теле
Более 200 знаков на теле
Настраиваемое добавление
Перетащите, чтобы изменить положение
Ассоциация других экзаменов
4 Параметры изображения
4.1 B режим
- Формат отображения: B (одиночный), 2B (двойной), 4B (четырехместный)

- U / D Reverse: настраивается на мониторе
- L / R Reverse: настраивается на мониторе
- Глубина: зависит от другого датчика
- Частота: зависит от разных порбе
- THI:
-  Гармоническая визуализация тканей
-  Доступно на всех датчиках
- B рулевое управление:
-  Для линейного датчика
-  4 ступени влево, регулируемые
- Правая 4 ступени регулировки
- усиление: 0 ~ 100
- Панорамное масштабирование: Z0.8, Z0.9, Z1.1, Z1.2, Z1.4,
Z1.6, Z1.8, Z2.0, Z2.2, Z2.4, Z2.6, Z2.8, Z3.0, Z3.2, Z3.4, Z3.6, Z3.8, Z4. 0
- Горизонтальная линейка: скрыть / отобразить
- Центральная линия: выпуклый зонд
- Качество изображения: Pen, Gen, Res, HPen, HPen-Gen, HGen, HRes
- Dyn Ra (динамический диапазон): 30-180,5 / шаг
- SRI (визуализация с уменьшением спеклов): 0 ~ 6, 1 / шаг
- Стойкость: 0 ~ 6, 1 / шаг
- Серая карта: 1 ~ 10, 1 / шаг
- TSI: общие, мышечные, жирные, жидкие
- Chrome: 0 ~ 8, 1 / шаг
- Поле зрения: 1 ~ 8, 1 / шаг
- SCI (пространственное композитное изображение ) ：0 ~ 7, 1 / шаг
- FCI (Frequencfy Composite Imaging):
-  0 или 1
- Плотность линий: L, H
- EFOV:
-  0, 1, 2 Регулируемый
-  Расширенный угол обзора доступен для конвексных, линейных, трансвагинальных и четырехмерных объемов

- Количество фокуса: до 8
режим M
- Формат отображения
- V2: 3, V3: 2, V3: 1, H2: 3, полный
- Dyn Ra: 30 ~ 180, 5 / шаг
- Серая карта: 1 ~ 10, 1 / шаг
- Скорость: 1 ~ 6, 6 ступеней регулировки
- Chrome: 0 ~ 8, 1 / шаг
- Скорость воспроизведения (замораживание)
- Выберите Start (Freeze).
- Выберите конец (заморозить)
Режим C
- Позиция ROI: трекбол
- Размер ROI: трекбол и кнопка настройки
- ROI Steer: линейный зонд
-  4 ступени влево, регулируемые
-  Правая 4 ступени регулировки
- Dual Live: B / C, B / PDI, B / DPDI
- B / C Align
- Quad: Цвет 4B
- HR Flow
- Качество изображения: Pen, Gen, Res
- Масштаб: 0 ~ 19, 1 / шаг
- PRF: 0,2 ~ 7,9 кГц
- Настенный фильтр: 0 ~ 7, 1 / шаг
- Плавный: 0 ~ 5, 1 / шаг
- Стойкость: 0 ~ 5, 1 / шаг
- Приоритет: 0 ~ 100, 1 / шаг
- Цветовая карта: V0 ~ VV9, 20 шагов
- Чувствительность: 1 ~ 4, 1 / шаг
- Состояние потока: 0, 1, 2
- Плотность линии: л / ч
Режим PW
- SV: 0,5 ~ 40 мм, 0,5 мм / шаг
- Инвертировать: вверх / вниз
- Мульти синхронизация: ВКЛ / ВЫКЛ

- Формат отображения ：
→ V2: 3, V3: 2, V3: 1, H2: 3, полный
- Auto Calc: ВКЛ / ВЫКЛ
- Auto Calc Para
→ AT, D / S, DT, ED, Flow (TAMAX), VTI, Flow (TAMEAN), HR, MD, MMPG, MPG, PI, PPG, PS, PV, RI, S / D, TAMAX, TAMEAN
→ Пользовательский выбор
- HPRF: ВКЛ / ВЫКЛ
- Качество изображения: Pen, Gen, Res
- Масштаб: 0 ~ 19, 1 / шаг
- PRF: 0,5 кГц ~ 8,0 кГц
- Dyn Ra .: 24 ~ 72, 2 / шаг
- Серая карта: 1 ~ 10, 1 / шаг
- Скорость: 1 ~ 6, 1 / шаг
- Chrome: 0 ~ 8, 1 / шаг
- Область трассировки: вверху, внизу, все
- Настенный фильтр: 0 ~ 7, 1 / шаг
- Разрешение T / F: 1 ~ 5, 1 / шаг
- Цикл автоматического расчета: 1, 2, 3 регулируемый
- Скорость воспроизведения (замораживание)
- Выберите Start (Freeze).
- Выберите конец (заморозить)
6 Настройка системы
6.1 Системные предустановки
Регион
- HospitalInfo: имя больницы, адрес, телефон, факс, значок больницы.
- Язык и время:
- Языки: английский, китайский, французский, русский, испанский
- Часовой пояс
-Дата и время
- DateFormat: yyyy-MM-dd, MM-dd-yyyy dd-MM-yyyy
- TimeFormat: 24 часа, 12 часов
Общие
- Информация о пациенте
- Информационная панель пациента:
Идентификатор пациента, имя, пол, возраст, больница, день рождения
→ Единицы измерения роста и веса: метрическая система, британская система.
- Формула стандартной площади тела : Восток, Запад
- Проверить настройки
- Введите в конце проверки:
Сканирование, новый пациент
→ Отправить после проверки
- Системный сон
→ Заставка: Ожидание 1,10,30,60 мин.
→ Открытый сон: ожидание 1,10,30,60 мин.
- ImageSave
- SaveSize: ImageArea, StandardArea
- Видеовыход: PAL, NTSC MovieStorage Длина (с): Регулируемый сердечный цикл: 1
- Установить по умолчанию
- Зонд: 3C5CE, 3C5ME, 10L2CD, 7L5CF, 2P2MB, 4V4PD, 6E1CD, 5C1CD, 2P2CC
- ImageSetting
-Стиль TI : TIB, TIC, TIS
- FrozenState: воспроизведение, измерение, правило калибра
- Отклонение: C&PW, C / PW, AutoTurnOver, WidthViewRule Применить
- SurveyingRod
- Cursortype: Number, Symble
- Размер курсора: большой, средний, маленький
- Цвет (включен): зеленый, желтый, красный, белый
- Цвет (отключен): зеленый, желтый, красный, белый
- ResultSize: большой, средний, маленький
- Сердечный цикл: 1 ~ 7
- Удалить результаты измерений , когда вы удалите суппорт
- Комментарий
- FontSize: большой, средний, маленький
М Размер стрелки: большой, средний, маленький
- Автоматически очищать заметки при размораживании изображений или проверке переключения режимов
→ Автоматически удалить с тела отметки, когда иображение разморожено
- фолликул
- Расчетный метод: Сигнал, Двойник, ТриOB
- Возраст плода
Mean Sac Diam → Дайя, Хеллман
OOD → Джинти
TCD → Хилл, Николаидес
CLAV → Варкони
Голень → Жанти
Ульна → Джинти
HUM → Жанти, ASUM
THD → Hansmann
FTA → Осака
TAD → CFEF
OFD → Hansmann, Nicolaides , ASUM
FL → Н объявления л о с к , Т okyo, М е т г , Н АН ы м п п , Ва г да , С ч я т т г , О с иначе , Н я с о л я д ы , A S U M, J e an t y , H oh l e r , C h i n a
AC → H ad l o c k , J e an t y, M e r z , C h i t t y P L , A S U M , C F E F, H an s m a n
H C → H ad l o c k , J e an t y, H an s m ann, C h i t t y P L , C h i t t y _ D e r i v e d, N i c o л I д ы , S U M
BPD → Hadlock, Tokyo, Jeanty, Kurtz, Hansmann, Merz, Rempen, ChittyOI, Осака, Китай , Nicolaides, ASUM
CRL → Hadlock, Tokyo, Robinson, Rempen, Hansmann, ASUM, Jeanty, Nelson, China, Robinson, BMUS
GS → Ремпен, Токио, Хансманн, Китай
EFW2 → Хэдлок, Токио
FEW → Хэдлок, Токио
Окна результатов измерения :
→ Ожидаемая дата рождения

→ Показать GA в отчете
- Вес плода
Вес плода1
→ Хэдлок (AC, FL)
→ Хэдлок (AC, FL, BPD)
→ Хэдлок (AC, FL, HC)
→ Хэдлок (AC, FL, HC, BPD)
→ Шепард
→ Merz1
→ Merz2
→ Hansmann (BPD, THD)
→ Токио
→ Осака (Флорида, BPD, FTA)
→ Кэмпбелл
Вес плода 2
→ Хэдлок (AC, FL)
→ Хэдлок (AC, FL, BPD)
→ Хэдлок (AC, FL, HC)
→ Хэдлок (AC, FL, HC, BPD)
→ Шепард
→ Merz1
→ Merz2
→ Hansmann (BPD, THD)
→ Токио
→ Осака (Флорида, BPD, FTA)
→ Кэмпбелл
Единицы измерения веса: МЕТРИЧЕСКИЕ, ИМПЕРИАЛЬНЫЕ, МЕТРИЧЕСКИЕ / ИМПЕРИАЛЬНЫЕ
- Процент веса плода
Формула: NULL, Hadlock, Brenner, William
Тип: AUA / CUA, LMP и AUA / CUA, LMP
- Кривая развития плода
FL / HC → Хэдлок
HC / AC → Чампбелл
AFI → Мур
УмбАРИ → JSUM
UmbAPI
MCARI → JSUM
MCAPI
CM → Николаидес
TCD → Хилл, Гольдштейн, Николаидес
CLAV → Варкони
ФИБ → Мерц, Джинти
РАД → Мерц, Джинти
Голень → Мерц, Джинти
Улна → Мерц, Джинти
ХУМ → АСУМ, Джинти, Мерц
THD → Hansmann
FTA → Осака
ТАД → Мерц, CFEF
APAD → Мерц
OFD → Hansmann, Merz , Nicolaides, ASUM, Jeanty
FL → Хэдлок, Токио, Мерц, Хансманн, О_Брайен, Варда, Читти, Джинти, Осака, Николайдес, ASUM , CFEF
AC → H ad l o c k , J e an t y, M e r z , C h i t t y, N i c o l a i d e s , A S U M , C F E F, H ан с м а н
HC → Hadlock, Merz, Hansmann, Jeanty, CFEF, ChittyPL, Chitty_Derived, Nicolaides, ASUM
B P D → H a d l o c k, T okyo, J e an t y , K u r t z , Sabbagha, H an s m ann, M e rz , R em p e n, C h i t t y O I, O s aka , N i c o l a i d es , A S U M , C F E F
CRL → Хэдлок, Токио, Робинсон, Ремпен,
Хансманн, ASUM
GS → Ремпен, Токио, Хансманн, Хеллман
EFW2 → Хэдлок, Хансманн , Токио,
Бреннер Уильям
FEW → Хэдлок, Хансманн, Токио, Бреннер Уильям
График тенденций: 1 * 1, 1 * 2, 2 * 2
- Чувствительность трекбола: медленный, средний, быстрый
Авторитет
- Начать использование полномочий: Вкл. / Выкл.
Имя пользователя, пароль, Добавить, Удалить, Изменить пароль
6.2 Предварительная установка экзамена
Доступно на всех датчиках
Добавить новые приложения
Удалить приложения
Настроить клиническое приложение по умолчанию для загрузки
6.3 Предварительная установка измерения
Измерение
MeasureItem добавление, перемещение
2D, М, Допплер  суппорт
MeasureItem добавление, перемещение
2D, М, Допплер
   Отчет
Имя предустановленного шаблона отчета
6.4 Веб- настройки
Локальный TCP / IP
-Проводная сеть
DHCP, статический
IP-адрес, маска подсети, шлюз
-Беспроводная сеть
ВКЛ / ВЫКЛ, автоподключение
DICOM Local
-Объект службы Localhost Dicom

Название AE, порт, PDU
- Настройка сервировки
Устройство, IP
- Список устройств
Устройство, IP
Установить службу Dicom, удалить
Сервис DICOM
- Хранение
- Печать
- Рабочий список
- MPPS
- Rage Commitm Qurey / retrive
6.5 Предварительная установка печати
Служба печати
Добавить услугу
Удалить службу
Переименовать службу
Добавить принтер
Установить службу по умолчанию
Правильный принтер
Настройка изображения
6.6 О программе и обслуживании
SystemInfo
Матч
Другое
7 Параметры датчика
Выпуклый зонд TC50
- Приложения: ABD, OB, GYN, PedABD, урология
- Количество элементов: 80
- Частота гармоник: 1,7, 2,0, 2,5, 3,2 МГц
- Базовая частота: 2,5, 3,5, 5,0 МГц
- Диапазон глубины: 40 ~ 420 мм

Зонд с линейной решеткой TL40
- Области применения: сонная артерия, щитовидная железа, нервы, поверхностные, MSK, PedABD, ортопедические,

Сосудистый
- Количество элементов: 80
- Частота гармоник: 4,0, 4,7, 5,3, 6,1 МГц
- Базовая частота: 5,0, 7,5, 10,0 МГц
- Диапазон глубины: 20 ~ 280 мм

Трансвагинальный зонд
- Приложения: акушерство / гинекология, простата
- Количество элементов: 80
- Частота гармоник: 3,2, 3,6, 4,0, 5,0 МГц
- Базовая частота: 4,5, 6,5, 8,0 МГц
- Диапазон глубины: 20 ~ 280 мм

Зонд с фазированной решеткой TP16

- Приложения: кардиология для взрослых, кардиология для детей, TCI
- Количество элементов: 64
- Частота гармоник: 1,5, 2,0, 2,5, 3,0 МГц
- Базовая частота: 2,0, 3,0, 4,0 МГц
- Диапазон глубины: 30 ~ 320 мм
8 системных входов и выходов
USB (2):
- Подключайтесь к устройствам, которые поддерживают протокол USB
Видео:
- Вывод видеосигналов, используемых для подключения видеопринтеров, ультразвуковой рабочей станции и т. Д .;
Порт VGA:
- Выходные видеосигналы, используемые для подключения монитора
Порт Ethernet :



- Сетевые порты, используемые для подключения к сети или другому оборудованию протокола DICOM ;
Эквипотенциальный: Сбалансировать защитный потенциал заземления ;
DC IN:
- DC-19V
Выключатель питания : Включение / выключение питания системы
9 Стандартный пакет
Основной блок
Датчик выбрать из списка датчиков.
(цена меняется в зависимости от выбранных зондов)
Шнур питания / заземляющий кабель
Предохранитель (2)
Руководство пользователя
Соединительный гель (0,25 л)
10 дополнительных принадлежностей
Зонд s
Литиевая батарея
Педальный переключатель
DICOM 3.0
Чемодан
Тележка
Модуль печати
Тепловое принтер
Лазерный принтер
11 сертификатов
Стандарты качества
- ISO9001
- ISO13485


Сроки поставки 30 дней после оплаты.
Установка и обучения.
Гарантийный срок 12 месяцев.

Подробную информацию о товаре просим уточнять у продавца, связавшись с ним по указанному выше телефону или посредством электронного запроса через форму обратной связи.
