Электрокардиограф трех/шестиканальный ЭК3ТЦ-3/6-04 «АКСИОН»

В ручном режиме регистрируются выбранные группы отведений, служебная информация, а в конце записи — средние значения ЧСС и RR-интервалов, максимальное и минимальное значение RR-интервалов, их разница и отношение. В автоматическом режиме производится синхронная регистрация всех отведений с печатью по трем или шести каналам. В конце записи выводятся результаты автоматического измерения параметров ЭКГ: длительность зубца P, интервалов PQ, QRS, QT, QTc; угол электрической оси сердца AQRS, смещение ST-сегмента. В электрокардиографе имеется USB-порт для подключения к компьютеру с целью передачи записанных ЭКГ для анализа и хранения. Предусмотрена возможность передачи снятой ЭКГ по телефонному каналу.

Характеристика:

Режимы работыМониторинг ЭКГ, установка,
ручная регистрация ЭКГ автоматическая реги-страция ЭКГ,
запись ЭКГ в архив, копирование ЭКГ из архива, передача ЭКГ в персональный компьютер,
передача ЭКГ по каналам связи,
анализ вариа-бельности сердечного ритма
Регистрация ЭКГ в 12 общепринятых отведениях и возможных дополнительныхСтандартная последовательность Кабрера, по Небу,
по выбору пользователя
Время регистрации в автоматическом режиме3, 4, 6, 8, 10, 16 с или 4 RR-интервала
Автоматическое измерение элементов ЭКГ9 параметров
Автоупреждение при записи1, 2‚ 3 с или выкл.
Старт по таймеруот 1 до 90 мин.
Степень защиты от поражения электрическим токомCF
Класс защиты от поражения электрическим токомI
Габаритные размеры, ДхШхВ265х195х70 мм
Массане более 1,5 кг

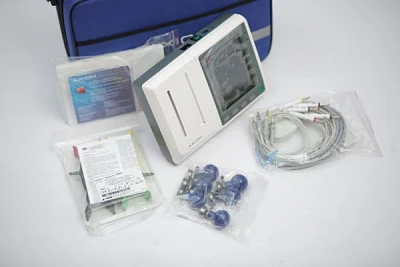

КомплектацияЭлектрокардиограф, кабель пациента, 4 прижимных электрода на конечности, 6 грудных присасывающихся электрода, программное обеспечение
для персональной ПЭВМ, к сетевой шнур, сумка-футляр, 2 рулона термобумаги
Обработка
Частота дискретизации ЭКГ-сигнала4 кГц /канал
Диапазон входных напряженийот 0,03 до 10 мВ
Погрешность измерения напряжения в диапазоне - от 0,05 до 0,5 мВ
- от 0,5 до 10 мВ
±25 мкВ ±5 %
Рааряднооть АЦП24 бит
Диапазон измерения ЧССот 30 до 300 уд./мин.
Подавление синфазной помехине менее 100 дБ
Чувствительность2,5; 5; 10; 20 и 40 мм/мВ
Диапазон регистрируемых частотот 0,05 до 150 Гц
Дисплей
Дисплей цветной TFT 640х480 пикселей, диагональ 14 см (5,7’’)
Электропитание
Сеть переменного тока напряжением220В ± 22В/50 Гц
От сменной аккумуляторной батареи напряжениемне более 15 В
От бортовой сети автомобиля напряжениемот 10,5 до 15 В
Количество зарегистрированных на термобумаге ЭКГ от полностью заряженной аккумуляторной батареи
не менее 100
Время заряда аккумуляторной батареине более 5 ч
Типовое время работы в режиме мониторинга6 ч
Тип батареиПерезаряжаемая литий-ионная
