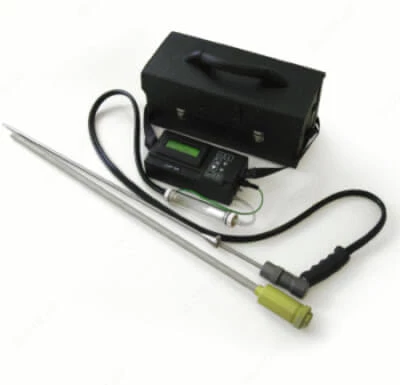

Газоанализатор ДАГ-500 (5 сенсоров)

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Газоанализатор ДАГ-500 предназначен для  измерений концентраций окиси углерода, кислорода, двуокиси серы, окиси азота, двуокиси азота, измерения температуры, давления/разрежения и содержания сажи в  газовых  выбросах топливосжигающих установок.

ОПИСАНИЕ

Диапазон измерений: О2 (0-21 об.%), СО (0-500 ppm), NO (0-1 000 ppm), NO2 (0-50 ppm), SO2 (0-1 000 ppm) с зондом типа А, трубкой зонда длиной 782 мм.;

1. Газоанализатор ДАГ-500 представляет собой автоматический переносной многоканальный показывающий прибор непрерывного действия.

2. В измерительной части газоанализатора ДАГ-500 использован метод анализа многокомпонентных газовых смесей с применением набора электрохимических сенсоров, имеющих  избирательную чувствительность к различным компонентам газовой смеси и вырабатывающих электрические сигналы, пропорциональные концентрации измеряемым компонентов.

3. Измерение температуры дымовых газов производится с помощью термопары ХА(К), помещаемой в контролируемую зону.

4. Конструктивно газоанализатор ДАГ-500 выполнен в виде измерительного блока прямоугольной формы, на передней панели которого расположены клавиатура, дисплей. На торцевой панели газоанализатора находятся:

• разъем для подключения внешнего источника питания «+12В»;
• разъём для присоединения зонда с термопарой;
• разъём для присоединения кабеля для связи с компьютером или внешнего принтера;
• разъём для присоединения кабеля внешнего датчика;
• штуцер для забора газовой пробы;
• штуцер для измерения давления/разрежения.

5. Газоанализатор ДАГ-500 предназначен для эксплуатации во взрывобезопасных условиях в непрерывном, кратковременном, повторно-кратковременном режимах.

6. Результаты измерения (в %, мг/м³, ppm) могут быть занесены в энергонезависимую память, выведены на внешний принтер либо компьютер типа IBM PC через интерфейс RS232.

7. Газоанализатор ДАГ-500 имеет возможность подключения внешних датчиков.
