Генераторы кислорода

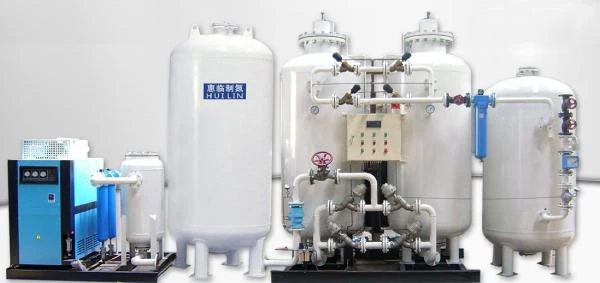

Кислородная станция (генератор кислорода) для больница
Кислородное оборудование, разработанное HUILIN, в основном состоит из следующих компонентов:
Производитель:   HUILIN
Страна: Китай
Гарантия: 1 год

•    Воздушный компрессор
•    Компоненты очистки сжатого воздуха
•    Воздушный буферный резервуар
•    Система разделения O2 и N2 PSA
•    Буферный резервуар O2
•    Резервуар для хранения O2

I. Воздушный компрессор
Пункт    Винтовой воздушный компрессор
Производитель     Atlas Copco
Тип     G90
Выход воздуха     ≥16,87 м3 / мин
Экспортное давление     ≥0,75 МПа
Функция     Подача сжатого воздуха.

II. Морозильная сушилка
Пункт    Морозильная сушилка
Производитель    Weihao
Тип    WH150AC
Потребление    ≥20 м3 / мин
Мощность    2,94 кВт
Функция    Охлаждение сжатым воздухом и удаление воды.

III. Фильтр
Названии    Первоклассный фильтр    Фильтр второго сорта    Фильтр третьего сорта
Марка    Доминик Элемент    Доминик Элемент    Доминик Элемент
Модель    WH-050-AO    WH-050-AA    WH-050-AX
Емкость фильтрации воздуха    20 Нм3 / мин    20 Нм3 / мин    20 Нм3 / мин
Остаточное содержание нефти    ＜ 5 частей на миллион    ＜ 1,0 частей на миллион    ＜ 0,01 частей на миллион
Содержание воды    Подходит для большого количества жидкости.    Подходит для фильтра жидкой воды.    Подходит для коалесценции водяного пара.
Частицы пыли    ＜ 3 микрометра    ＜ 1 микрометр    ＜ 0,01 мкм
Срок службы фильтра    1 год    18 месяцев    2 года
Функция    Подходит для фильтрации жидкой воды, масла и твердых частиц из сжатого воздуха.

IV. Удаление масла
Названии    Эффективные обезжиривающие средства с активированным углем

Модель    CY-20
Емкость фильтрации воздуха    20 м3 / мин
Остаточное содержание нефти    ＜ 0,001 частей на миллион
Цикл замены углерода    18 месяцев
Функция    молекулярное сито цеолита полностью утратит аналитическую способность, если оно отравлено маслом.

V. PLC
Названии    ПЛК

Марка    Сименс
Модель    S7-224
Функция    Система управления автоматическим ходом

VI. Система управления сенсорным экраном
Вещь    Система управления сенсорным экраном

Марка    Сименс
Модель    6AV6648
Функция    Система управления автоматическим ходом

VII. Анализатор O2
Вещь    Анализатор O2

Марка    Чанг-ай
Модель    P950
Срок службы датчика      > 20000 ч
Вещь    Анализатор O2

VIII. Электромагнитный клапан
Вещь    Электромагнитный клапан

Марка    Airtac
Модель    4V210
Жизнь    30 миллионов раз

IX. пневматический клапан
Вещь    Пневматический клапан

Марка    Burkert
Модель    Серия DN
Жизнь    3 миллиона раз

Цеолитное молекулярное сито
Вещь    Молекулярное сито цеолита

Марка    CECA
Модель    OX-8
Функция    Абсорбционная молекула кислорода, разделение кислорода и азота

XI. Система разделения O2 / N2
Вещь    Характеристики    Ноты

Модель    WG-STD-75    HUILIN
O2 Flow    75 нм3 / ч    Стандарт
Расход сжатого воздуха    15 нм3 / мин    Стандарт
O2 чистота    93 + _3%    --------
Выходное давление    0,1 МПа    Может быть регулировка
O2 точка росы    -40 ℃    Атмосферный
Продолжительность    ≥8600 ч / год    Непрерывная работа
Срок службы оборудования    20 лет    цеолитное молекулярное сито на 10 лет.

XII. Топливный бак
имя    Воздушный буферный бак    Буферный резервуар O2    Резервуар для хранения O2

Объем    2 м3 / 0,8 МПа    0,3 м3 / 0,8 МПа    2 м3 / 0,8 МПа
Габаритные размеры    Ф1000 × 2810 мм    Ф550 × 1614 мм    Ф1000 × 2810 мм
Количество    1 шт    1 шт    1 шт
Функция    Экономьте сжатый воздух и обеспечьте стабильный источник сжатого воздуха.    Сохраните N2 и обеспечьте стабильный источник N2.    Сохраните N2 и обеспечьте стабильный источник N2.

XIII. Бустер
Вещь    Бустер

Марка    Аньцин
Модель    М3В-75 / 4-150
  Вместимость    75 нм3 / час
Давление на входе    4 бар
Выходное давление    150 бар
Мощность    22кВт

V  Принцип работы генератора кислорода PSA
PSA (адсорбция с переменным давлением для краткости PSA) Новый тип технологии адсорбции и разделения газов. Кислород PSA, благодаря динамическому эффекту, и в соответствии с цеолитным молекулярным ситом, обладает характеристиками селективного поглощения, азот адсорбируется большим количеством цеолитное молекулярное сито, когда не было достигнуто равновесие в адсорбции, кислород в газовой фазе был обогащен, а под азотом PSA, кислородное отделение. Использование Japan omron PLC технологии автоматического управления для реализации непрерывного производства кислорода высокого качества. Есть преимущества: оборудование компактно, занимает мало места, полностью автоматическое, надежное функционирование, с места стоянки, низкие эксплуатационные расходы, поддержание комнатной температуры и простое обслуживание, а чистота и выход кислорода могут быть надлежащим образом отрегулированы, отсутствие загрязнения, эффективное локальная кислородная установка.

II 、 Технологический процессор
I.    Основные компоненты

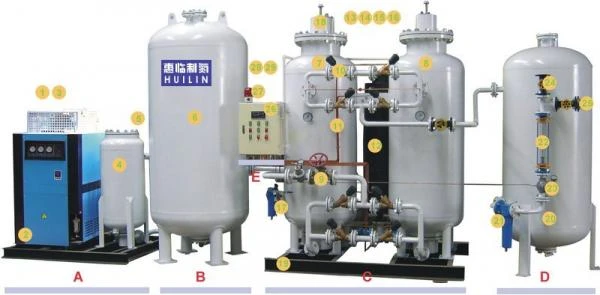

Газогенератор PSA OXYGEN состоит из пяти частей: A. Система очистки сжатого воздуха, B. Система воздушного резервуара, Система разделения CO 2 / N2, D. Буферная система OXYGEN, E. Система электрического контроля.

A. Система очистки воздуха    Б. Система воздушного резервуара    C. Система разделения O2 / N2    D. Буферная система O2    E. Система электрического управления
(1) Первоклассные фильтры    (6) Воздушный бак    (7) Поглощающая башня A    20) Резервуар O2    (26) Анализатор O2
(2) Морозильная сушилка        (8) Башня поглощения B    (21) сверхтонкие фильтры    (27) Автоматическая сигнализация
(3) Фильтры второго сорта        (9) Запорный клапан    (22) Расходомер    (28) Контроллер ПЛК
(4) Фильтры третьего класса        (10) Пневматические клапаны    (23) Редукционный клапан давления.    (29) Электромагнитный клапан
(5) Удаление масла        (11) Направляемая трахея    (24) Сливной клапан
        (12) Глушитель    (25) Клапан экспортного контроля
        (13) Молекулярное сито цеолита
        (14) на воздушной подушке
        (15) Распределение воздуха
        (16) Широкий сбор газа
        (17) Отрегулируйте фильтры давления
        (18) Цилиндр
        (19) База
