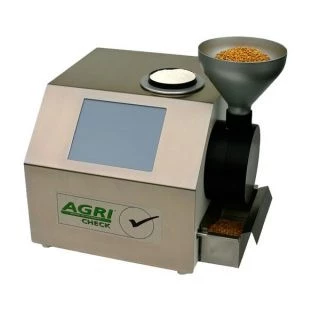

ИК-анализатор AgriCheck Plus

Принцип действия

Луч галогенной лампы накаливания освещает входную щель монохроматора. Внутри монохроматора свет преломляется оптической решеткой. Для каждого угла решетки, достигается различная длина волн низкого инфракрасного излучения в щели выхода. Монохроматическая радиация низкого инфракрасного излучения, покидая монохроматор, бьет по образцу, который находится в воронке для образца. После взаимодействия с образцом, отраженный свет покидает воронку для образца во всех направлениях.

Большое количество данного света собирается под широким углом на поверхности детектора, который располагается позади воронки для образца, генерируя в итоге соответствующий светоизмерительный сигнал.

Из соотношения средние данные по образцу/средние данные нормы высчитывается абсорбционная способность, которая представляет собой исходные данные для расчета химических свойств образца.

В отражении монохромное ближнее инфракрасное излучение, покидая монохроматор, попадает в образец, которым наполнена чаша для образца. После взаимодействия с образцом, отраженный свет покидает чашу с образцом во всех направлениях.

Большая порция данного света собирается под широким углом в интегрирующую сферу, которая располагается под окном образца, в итоге создавая соответствующий фотометрический сигнал.

Из соотношения средние данные по образцу/средние данные нормы высчитывается абсорбционная способность, которая представляет собой исходные данные для расчета химических свойств образца.
