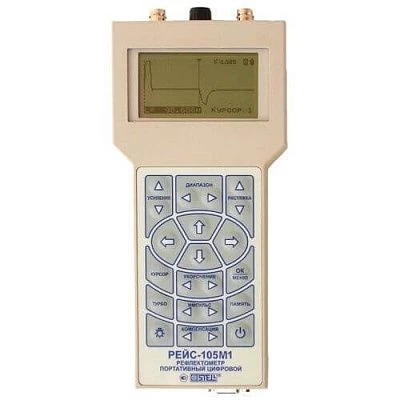

РЕЙС-105М1 — портативный цифровой рефлектометр

Метод рефлектометрии:

Прибор РЕЙС-105М1 работает по методу импульсной рефлектометрии (локационный метод).

С прибора в линию посылается короткий зондирующий импульс, который распространяется по линии со скоростью, близкой к скорости света. Встречая в линии неоднородности (муфты, ответвления, нарушения изоляции) импульс частично отражается назад, а частично проходит дальше. Если линия оборвана или короткозамкнута, то импульс отражается полностью.

По времени задержки отраженного импульса относительно зондирующего по экрану прибора можно определить расстояние до места повреждения или неоднородности. По форме отраженного импульса можно определить вид повреждения (обрыв, короткое замыкание).

Функции портативного цифрового рефлектометра РЕЙС-105М1:

• Возможность убеждения в отсутствии обрыва или короткого замыкания в линии;


• Обнаружение наличия в линии места повреждения или неоднородности (муфты, подключения к линии);


• Определение характера повреждения (обрыв, короткое замыкание);


• Измерение расстояния до места повреждения или неоднородности;


• Измерение длины линии, в том числе длину кабеля на барабане или в бухте;


• Измерение расстояния до места повреждения в проложенной под землей (в коробе) линии неизвестного типа, если имеется отрезок такой же линии с известной длиной;


• Определение расстояния до места перепутывания жил в кабеле;


• Оценка величины волнового сопротивления линии;


• Запись и хранение измеренной информации в памяти прибора;


• Выполнение паспортизацию линии;


• Передача информации в компьютер и считывание из компьютера.

Области применения портативного цифрового рефлектометра РЕЙС-105М1:

• Эксплуатация и прокладка кабельных линий всех типов в связи, энергетике;


• Эксплуатация нефтепроводов и газопроводов, угледобывающая промышленность;


• Эксплуатация горэлектротранспорта и железнодорожного транспорта, ТЭЦ, ГЭС, АЭС, ГРЭС;


• Гражданская и военная авиация, речной и морской флот и транспорт, эксплуатация портов, аэродромов и космодромов, судостроение и самолетостроение;


• Кабельные и воздушные системы электропередачи, телекоммуникаций и связи промышленных предприятий, учреждений, жилищных массивов;


• Кабельное телевидение и компьютерные сети;


• Монтаж и эксплуатация тепловых сетей с предварительно-изолированными трубами на основе пенополиуретановой изоляции;


• Производство и торговля кабелями.

Особенности портативного цифрового рефлектометра РЕЙС-105М1:

• Прямое управление всеми основными параметрами;


• Большой диапазон измеряемых расстояний: от единиц сантиметров до 25 километров;


• Низкая погрешность измерения - не более 0,2 %;


• Высокая разрешающая способность - не хуже 2 сантиметров;


• Реализация и улучшение всех функций больших рефлектометров


• Большая внутренняя энергонезависимая память (более 200 рефлектограмм);


• Связь с компьютером по интерфейсу RS-232; мощная программа обработки информации на компьютере;


• Встроенная таблица коэффициентов укорочения с возможностью ее пополнения в процессе работы;


• Простота и удобство пользования, малые габариты и вес (0,7 кг);


• Автономное питание, питание от промышленной и от бортовой сети, низкое энергопотребление.
