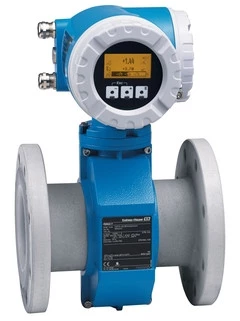

Расходомер Endress+Hauser PROMAG 5P3B1F- AAIBAAAFAAED3K1AA2+AALA

ВPromagP200дополнительно применяется уникальная двухпроводная технология, соответствующая промышленным нормам. Это позволяет интегрировать прибор в существующую инфраструктуру и системы управления. Дополнительным преимуществом является безопасность применения во взрывоопасных зонах благодаря искробезопасному исполнению электроники прибора и простой процедуре монтажа.PromagP200разработан для применения в химических и технологических процессах с высоко коррозионными жидкостями и высокими температурами среды.

Преимущества

Универсальное применение - большой выбор смачиваемых материалов
Энергосберегающее измерение расхода - полнопроходное сечение сенсорной части предотвращает потерю давления
Удобное подключение устройства - отдельный отсек для соединений
Безопасность эксплуатации - благодаря сенсорному дисплею и подсветке нет необходимости открывать устройство
Не требует технического обслуживания – нет движущихся частей
Встроенная поверка – технология Heartbeat Technology™

Область применения

На принцип измерения практически не влияют такие параметры процесса, как давление, плотность, температура и вязкость
Разработан для измерения коррозийных сред при высоких температурах в химических и общепромышленных процессах.

Характеристики прибора

Номинальный диаметр: макс. DN200(8")
Все общепринятые сертификаты взрывозащиты
Футеровка из PTFE или PFA
Технология питания от сигнальной цепи
Прочный двухкамерный корпус
Безопасность предприятия: международные сертификаты (SIL, взрывоопасные зоны)

Характеристики и спецификации

Жидкости

Принциип измерения
Электромагнитные расходомеры

Основные функции
Расходомер для максимальных рабочих температур с оригинальной технологией питания по сигнальной цепи. Используется в химических и технологических процессах с коррозийными жидкостями и при высоких рабочих температурах.

Характеристики
Универсальная применимость – широкое разнообразие смачиваемых материалов. Энергосберегающее измерение расхода – отсутствует потеря давления благодаря сужению поперечного сечения. Нет подвижных частей, техническое обслуживание не требуется. Номинальный диаметр до DN 200 (8"). Имеются все распространенные сертификаты по взрывозащищенному исполнению.

Особенности преобразователя
Удобное электрическое подключение прибора – отдельный клеммный отсек. Безопасная работа – нет необходимости открытия устройства благодаря сенсорному дисплею и фоновой подсветке. Встроенная проверка – технология Heartbeat Technology™. Функция питания по сигнальной цепи. Прочный двухкамерный корпус.

Диаметр
DN 15 ... 200 (½... 8")

Смачиваемые материалы
Футеровка: PFA; PTFE
Электроды: 1.4435 (316L); сплав Alloy C22, 2.4602 (UNS N06022); тантал; платина

Измеряемые параметры
Volume flow, mass flow

Погрешность измерения
Объемный расход ±0,5 % ИЗМ ± 2 мм/с (0,08 дюйм/с)

Диапазон измерения
4 дм³/мин... 1100 м³/ч (1...4850 гал/мин)

Диапазон рабочего давления
PN 40, класс 300, 20K

Рабочая температура
Материал футеровки PFA: –20...+150 °C (–4...+302 °F)
Материал футеровки PTFE: -40...+130 °C (-40...+266 °F)

Диапазон окружающей температуры
Flange material carbon steel: –10 to +60 °C (+14 to +140 °F)
Flange material stainless steel: –40 to +60 °C (–40 to +140 °F)

Материал корпуса сенсора
AlSi10Mg, с покрытием

Материал корпуса преобразователя
AlSi10Mg, coated

Степень защиты электроники
IP66/67, защитная оболочка типа 4X

Дисплей/Настройка
4‐строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством местного дисплея и управляющего ПО
Возможно использование выносного дисплея

Выходные сигналы
4...20 мА HART (пассивный)
Импульсный/частотный/релейный выход (пассивный)

Входные сигналы
None

Коммуникация
HART, PROFIBUS PA, FOUNDATION Fieldbus

Источник питания
DC 18 to 35 V (4‐20 mA HART with/without pulse/frequency/switch output)

Сертификаты на взрывозащиту
ATEX, IECEx, cCSAus

Другие сертификаты и нормативы

Безопасность изделия
CE, C-Tick

Functional safety
Функциональная безопасность

Метрологические нормативы и сертификаты
Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV attestation)

Сертификаты и нормативы по давлению
CRN, PED

Сертификаты на материалы
3.1 material
